Servomontage

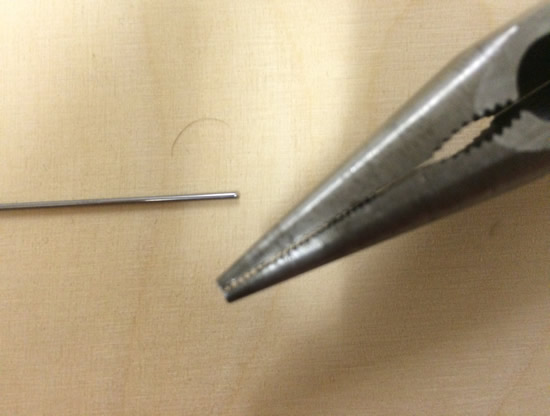

Ich verwende einen stabilen Stelldraht von 1 mm Durchmesser.

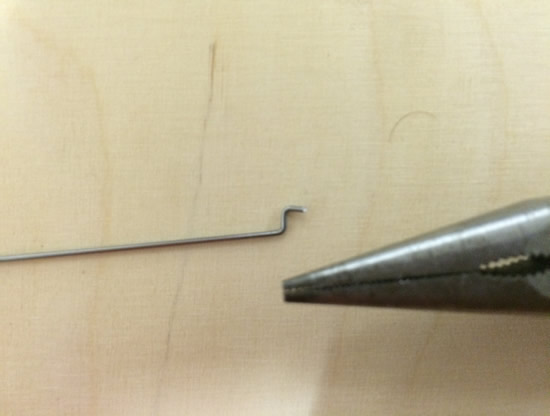

Mit Hilfe und doch einigem Kraftaufwand wird die Spitze gebogen.

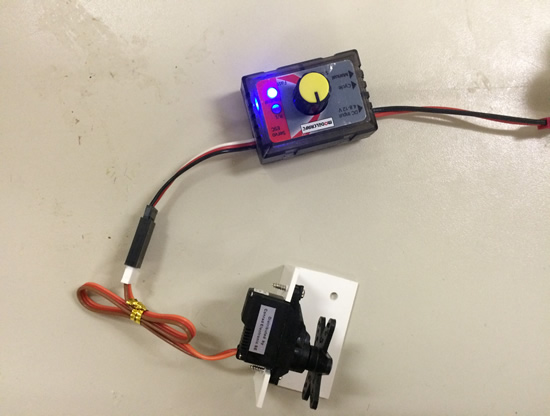

Das auf einem Abschnitt einer Winkelleiste montierte Servo wird mit dem Servotester in die Mittelstellung gebracht.

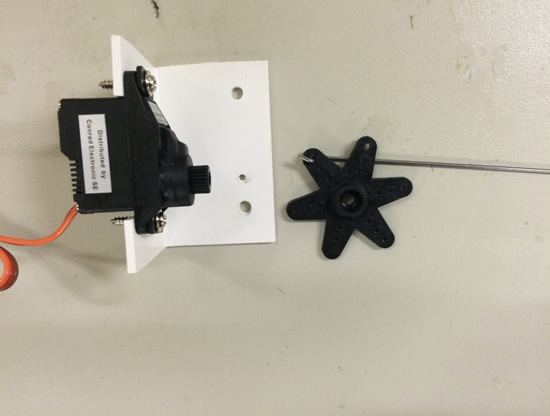

Der Stelldraht wird in das Drehkreuz eingeklinkt.

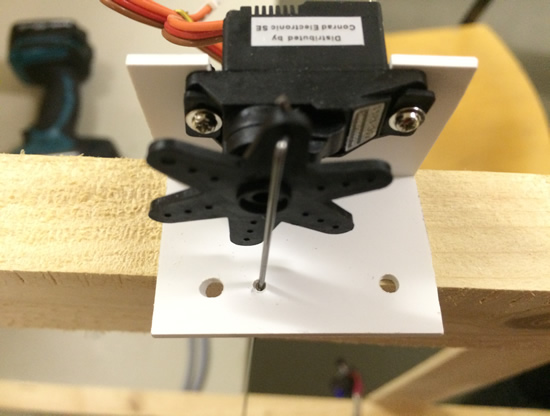

Der Stelldraht wird durch das Loch, das den Kipppunkt bildet, geführt und das Drehkreuz möglichst senkrecht aufgesteckt.

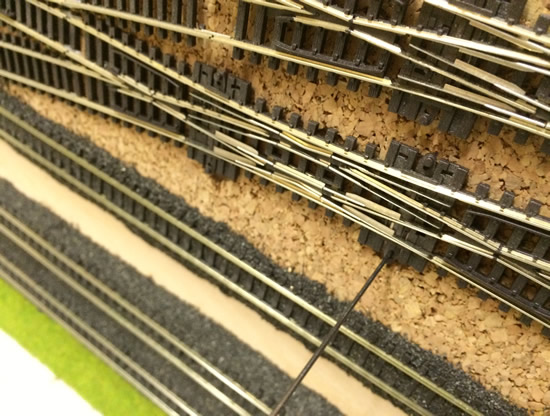

Der Stelldraht wird durch ein Loch oder besser einen kleinen Schlitz von unten in die Stellschwelle der Weiche geführt. An den anderen Servos erkennt man die Fixierung mit zwei Schrauben.

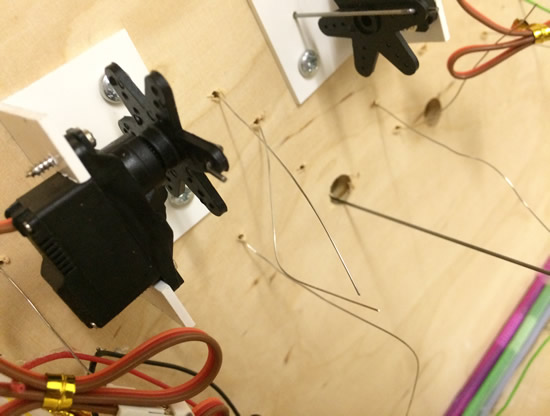

Durch die Kippbewegung gleitet der Stelldraht in der Höhe ein wenig durch die Stellschwelle. Daher verwende ich das seitliche Loch der Peco-Weichen und bohre kein Loch in der Mitte der Stellschwelle. Das Servo wird auf der Rückseite ausgerichtet und mit den Schrauben fixiert.

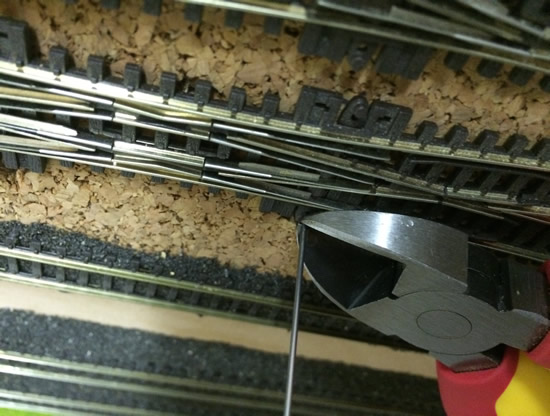

Nun wird der Stelldraht abgelängt.

Der Zeitaufwand für die Montage eines Servos hält sich wirklich in Grenzen. Am verwendeten OneControl von Fichtelbahn wird das Servo nun angeschlossen und der Drehwinkel eingestellt. Fertig.
