versteckter Stromanschluss

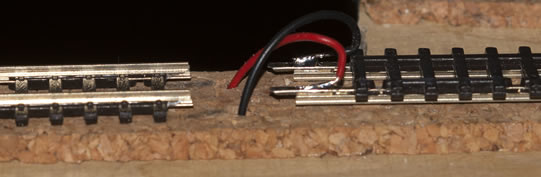

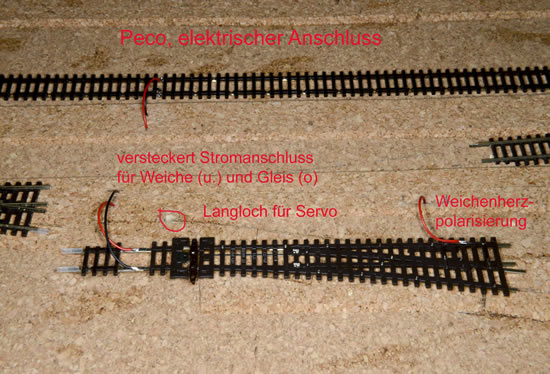

Die Stromversorgung der Gleise erfolgt versteckt, indem die notwendigen Drähte an der Unterseite des Gleises angelötet und direkt durch den Kork unter die Anlage geführt werden.

Unter die Schienenverbinder löten wir die Stromversorgung. Noch unter DC bekam das Nord-Gleis die Kabelfarben rot und schwarz, das Süd-Gleis grün und schwarz. Die schwarzen Kabel kamen an die benachbarten Schienenprofile. Unter DCC ist jetzt schwarz DCC1 und rot DCC2. Bei der Verkabelung wird nicht mehr zwischen nord und süd unterschieden.

Die Kabel verbinden immer ein kurzes Gleisstück mit einem Rückmelder. In diesem Gleisstück befinden sich nie viele Verbraucher. Daher reicht ein Querschnitt von 0,14mm2 aus.

Um die Schienenverbinder aufstecken zu können, ist es notwendig, an jeder Schiene eine Schwelle zu entfernen. Damit im Gleisverlauf ein einheitliches Bild entsteht, werden hinterher Schwellenreparaturarbeiten vorgenommen.

Vorgehensweise im Detail:

1. zwischen zwei Schwellen die Gleisbettung herausschneiden
2. Schiene positionieren

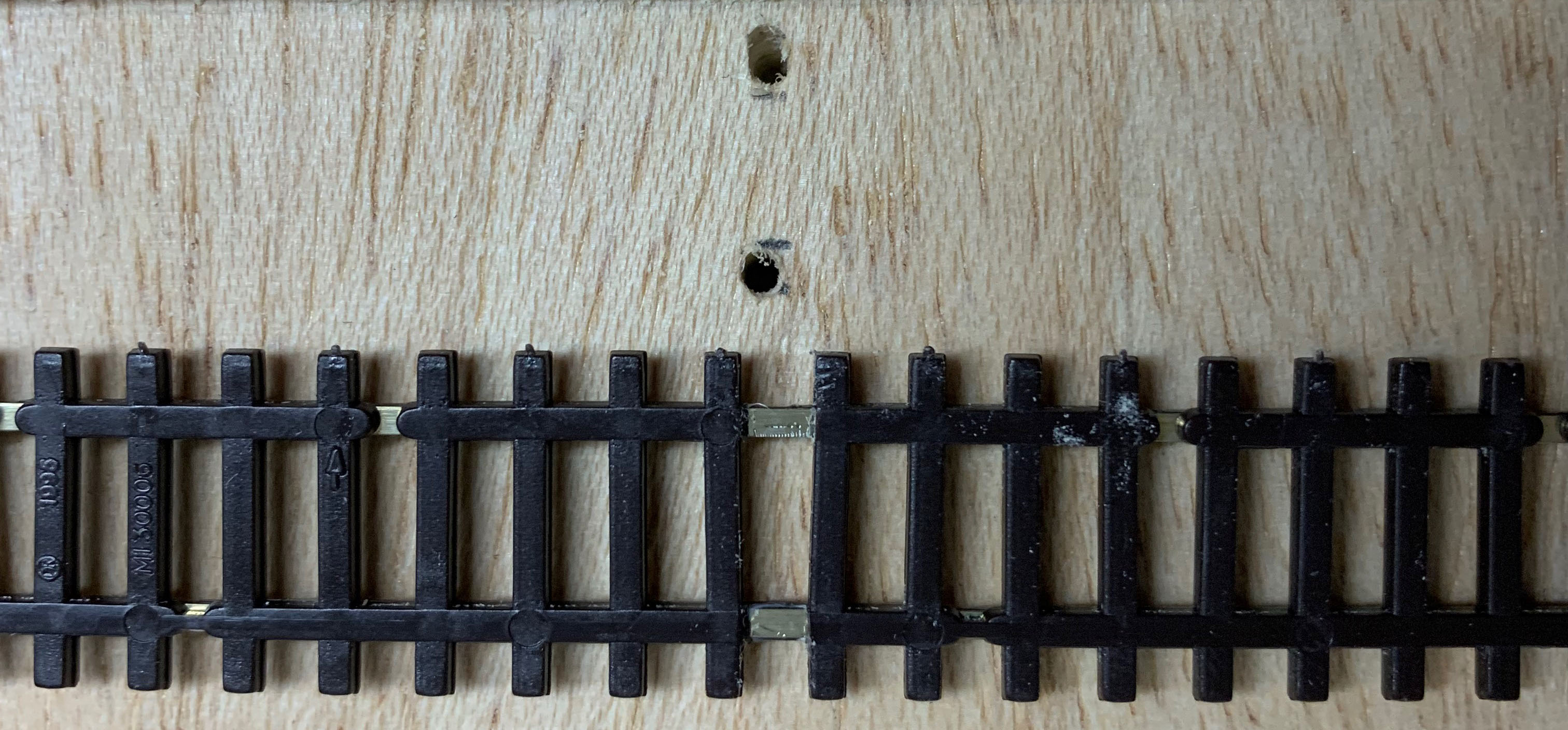

3. Stellen für die Bohrlöcher für die Kabel mit zwei Strichen markieren

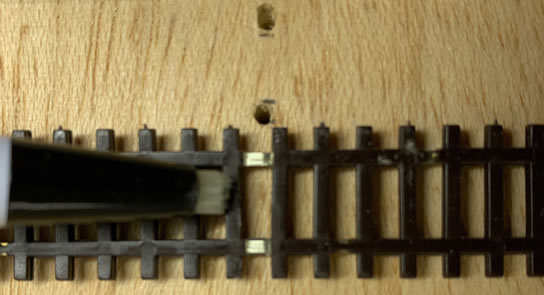

4. Lötstellen mit Glasfaserstiff aufrauhen

5. Löstelle und Kabelenden verzinnen

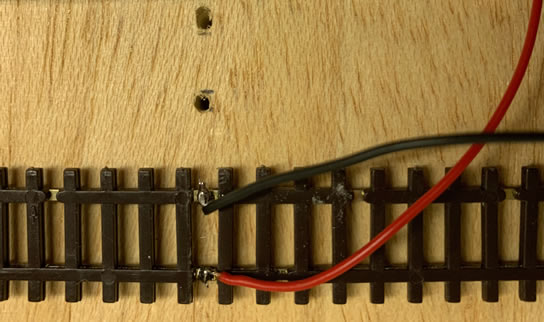

6. Kabel anlöten
